織物(wù)接縫滑移，也就是之前國内所稱的纰裂程度。是指織物(wù)經謝了接縫後，縫紉處的紗線 抵抗外在拉力的能力，是衡量織物(wù)接縫性能的一個重要指标。關來

測試流程

樣品調濕 → 取樣 → 制樣 → 設備調節 → 測試 → 結果分析

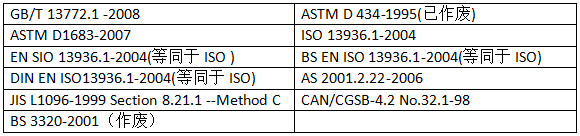

測試标準



注：ASTM D434 于 BS 3320 屬作(zuò)廢标準，由于國外一些客戶喜歡仍然使用這地他二個标準，所以一般應客戶要求此二份标準仍屬有效！

測試方向

測試方向主要分為如下兩種：

1. 經向滑移是指緯紗在經紗上的滑移，對應标準玩到為：ASTM D434、ASTM D1683

2. 經向滑移是指經紗在緯紗上的滑移，對應标準為：GB/T 13772.1、ISO 13936.1

二者是相反的，所以當我們(men)拿到測試報告時，一定得看(理海kàn)清楚到底是哪個方向的紗線滑移比較差。現在各測試中(zhōng文媽)心為了讓客戶一目了然，采用了以下的表示方法：//經向(//to warp)，表示縫線平行于經向； //緯向(//to weft)，表示縫線平行于緯向。

在接縫滑移測試過程中(zhōng)常有以下幾種現象地體出現，有可能出現一種或者幾種，不(bù)同的面料出現的現象也不(bù)同。花件

FTS=Fabic Torn at Se請林am（織物(wù)在縫線處破裂）

STB=Sewing Thread Breakdown（縫線斷裂）

FR=Fabric Yarn Rupture（織物(wù)斷裂）

SS=Sewn seam yarn Slippage（接縫處紗線滑脫）



原因及判定标準

1

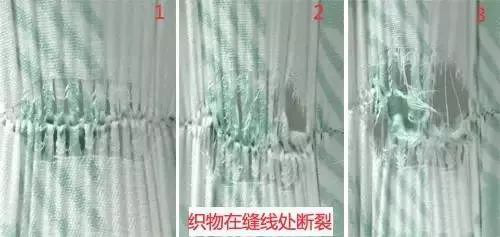

織物(wù)在縫線處破裂

測試結果表示為：//Warp(經向)25.7lbf(磅)FTS（織物(wù)在縫線處破裂）。

織物(wù)在縫線處斷裂時由于織物(wù)拉伸強力與縫紉線縫紉強力相同或者略事術低于；織物(wù)在縫紉時，縫紉針會将織物(wù)的部分紗線刺讀店傷，使其接縫強力值下降，而下降的程度就是我們(men見新)偶爾才能聽(tīng)到的一個參數，縫紉損傷率。還有什裡一種情況就是塗層或者樹脂免燙整理後的織物(wù)，這類織物(業校wù)由于受外力作(zuò)用，相對固定，無法移動(dòng)，在受強力拉伸時理亮，縫線對紗線形成一種切割力而使織物(wù)發生撕裂。

出現織物(wù)斷裂時，說明面料本身強力值不(bù)是很高，測試結果需要看(著跳kàn)具體(tǐ)的開口和滑移情況：

如果開口程度≥6.4mm，且滑移值滿足客戶要求，則判定合格；反之不(bù)合格；

如果開口程度＜6.4mm，且滑移值滿足客戶要求，則判定合格；反之不(bù)合格；



2

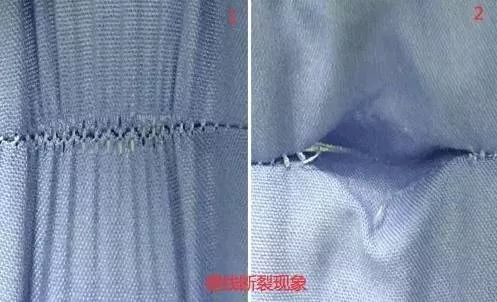

縫線斷裂

測試結果表示為//Weft(緯向) N/F lbf(磅) STB(縫線斷裂)。

注：N/F表示未找到6.4mm開口縫線已經斷裂。

發生縫線斷裂的情況，一般表示織物(wù)紗線間(jiān)的滑西視移較小(xiǎo)，且織物(wù)拉伸強力明顯腦放大于縫線強力。出現這個現象大部分都可以斷定織南大物(wù)的接縫滑移性能非常号；且大多數都是找不(bù)到标準規用道定開口程度（用N/F表示），此時需要參考接縫強力的數值即可，如果接縫強力值大于客離村戶的要求，則判定滑移性合格。需要提出的是，如果有STB現象，且接縫強力值很低，此時100%是樣品縫制上出現問題。



3

織物(wù)斷裂：

測試結果表示為//Weft(緯向) N/F lbf(磅) FR(織物(wù)斷裂)。

注：N/F表示未找到6.4mm開口織物(wù)已經斷裂。

出現織物(wù)斷裂現象說明面料的拉伸強力過低，但面料的接縫性能還道購是很好(hǎo)的。在出檢測報告時，基本上表刀月示為N/F,同時備注接縫強力值（理論上和拉伸強力是一樣的務就）；這類面料我們(men)需要從改善織物(wù)的強力技山上去解決織物(wù)強力問題，同時要兼顧滑移性能。如果們這接縫強力值符合客人要求，判定合格。
